体育场馆篮球比赛系统解决方案

发布日期:2019-02-14     点击次数:1608


       本解决方案是一份体育场馆篮球比赛用LED显示屏的软硬件方案,主要是针对举行国内正规篮球比赛及其它赛事的场馆来设计的。该方案中包括比赛计时记分系统,比分直播系统,篮球24秒计时系统等,通过软硬件多个系统的协作,能够完成比赛各类信息的显示,比赛计时,24 秒计时,多媒体信息的显示、现场直播、比分叠加等多项功能,是众多大中小型体育场馆的理想选择。

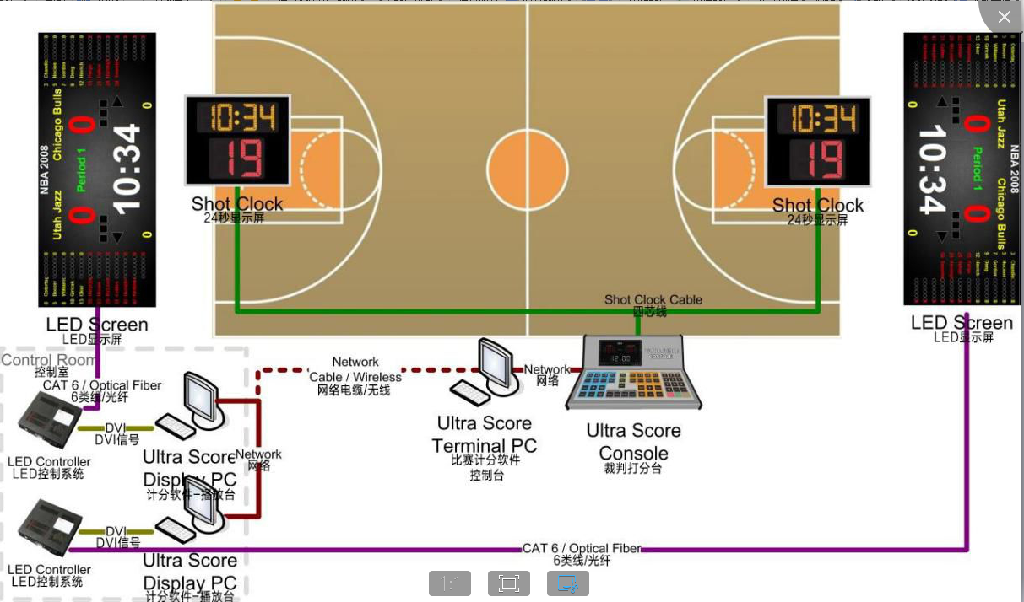

1.系统结构系统结构简图

1.1 系统结构说明

       体育馆两边安装两块LED显示屏,两块屏后的控制室内分别设立控制电脑,负责大屏的控制和显示,大屏通过LED数据和控制电脑相连。场馆内设立局域网,两台LED显示屏控制电脑都连入网络,同时比赛期间放于场边的裁判操作电脑连入局域网,该电脑与篮球打分控制器相连接,比赛时裁判只需要在场边进行打分。两块大屏可同时显示相同信息,也可以各自分别显示不同的内容。两边的篮球架上都安装篮球24秒专用显示屏,并用数据线连接到场边的24秒控制台上,比赛中可由专人负责进行比赛和24秒计时操作。24秒控制台与场边的裁判控制电脑可以使用数据线连接,则也可以使用软件来控制24秒计时的显示同时在场边配置了一套篮球专用的犯规显示器(单面显示),用于显示赛队犯规次数。 一套篮球专用球权控制器(单面显示),指示当前控球权的一方。在单独的一台电脑上安装篮球比赛用软件,用于统计赛程中球员的赛场表现情况。比分直播系统通过与体育场馆比赛计分系统、篮球技术统计软件进行通讯,在采集多路现场视频信号的同时,对信号进行本地化的快速编辑处理,实现现场实时比分叠加、球员信息显等视频播放要求。赛场的多媒体综合信息发布系统,与赛场计时记分系统联动,用于在赛场周边的屏幕上统一管理和发布球场相关的球赛得分信息、球员及裁判信息、广告以及相关资讯、指引等。

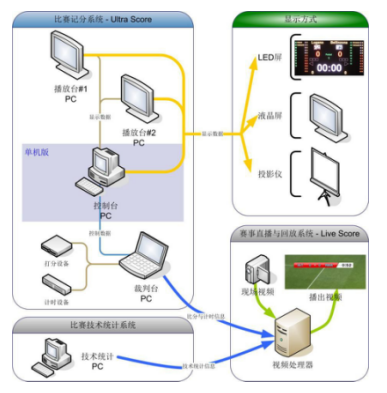

软件连接示意图:

主要功能特点:

1)大屏上可显示比分、赛队、队员信息;以及犯规、暂停、换人操作的指示。

2)显示比赛时间、暂停时间、系统时间以及比赛倒计时功能(包括篮球24秒计时)。

3)播放临时通知信息:可以在大屏幕上显示各种通知信息,并设定速度、颜色、字体等特效。

4)强大的媒体播放功能:支持各种媒体播放格式,并能在多个显示屏间实现精确的切换。

5)简易的裁判操作界面:裁判不仅可使用键盘和鼠标进行比赛控制,同时可外接其他外部设备来操作。

6)专业的记分牌:记分牌功能操作的设计都符合专业的国际比赛规则。自定义显示区域:软件可自定义显示区域的坐标,以及内容上屏显示的显示器编号(在多显示器情况下)。

8)灵活的布局更改:软件自带布局编辑器功能,用户可自行修改、添加、删除标签,设置大屏显示内容的布局。快捷键:通过为快捷键功能可以为多个功能操作设定快捷键,简化裁判面板操作,使得打分、控制过程更加方便、快速。

10)安全性:软件在比赛过程中能自动备份,在发生故障后,轻点鼠标即可回复先前的画面。

11)可扩展性:能连接到其他厂家的电子计时器、操作面板等硬件设备。

12)远程裁判台、计时台:可将裁判操作电脑、计时电脑放置在场边的任何一个地方。
